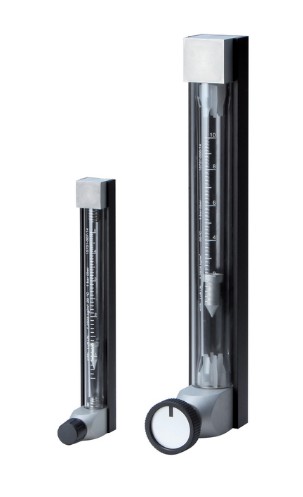

Die Durchflussmessgeräte SGK 1-3 dienen der Messung und direkten Anzeige sehr kleiner Durchflussmengen von Gasen und Flüssigkeiten. Diese
Durchflussmessgeräte sind für den Einsatz in Anlagen mit begrenztem Platzangebot, Laboren und Technikräumen konzipiert.

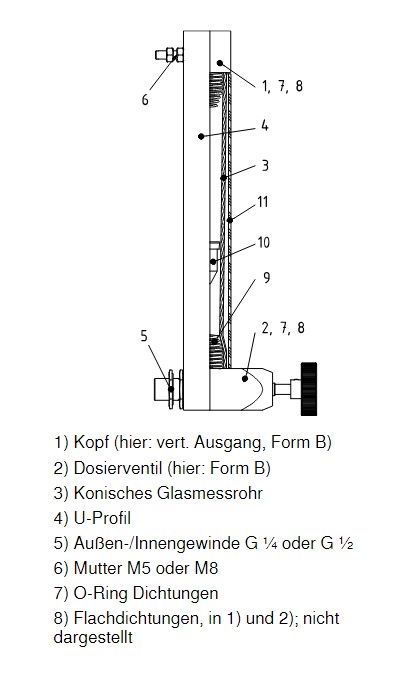

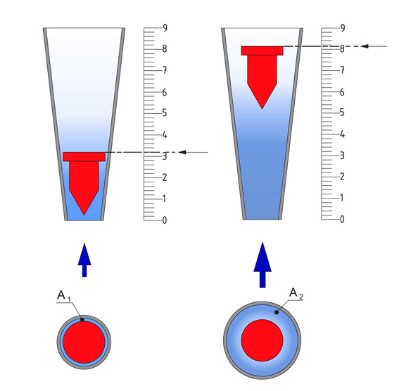

Das Messprinzip basiert auf einem Durchflussmesser mit variablem Querschnitt, bestehend aus einem kalibrierten konischen Glasmessrohr und einem darin beweglichen Schwebekörper. Das Glasmessrohr (3) ist an jedem Ende durch einen O-Ring abgedichtet, der durch in die Köpfe (1) und (2) eingesetzte Flachdichtungen vor Bruch geschützt ist.
Diese Durchflussmesser können mit einem Regelventil zur Feindosierung und Grenzwertschaltern zur Fernüberwachung ausgestattet werden. Der
Schaltausgang kann an eine SPS oder ein Überwachungsgerät angeschlossen werden SGK2 und 3 können mit einem Hall-Effekt Linearwegsensor für die Übertragung eines 4-20 mA- oder 0-10 V Signals ausgestattet werden.

Baureihen:

1⁾: Für Durchflussmengen unter: 2 l/h H₂O oder 80 l/h Luft
²⁾ : Nur in der SGK-2&3-Version erhältlich.

Grenzwertschalter:
Diese Durchflussmesser können mit einem magnetischen Schwimmer und bistabilen elektrischen Reed-Kontakten ausgestattet werden, die über den
gesamten Messbereich einstellbar sind. Bei kleinen Durchflussmengen (bis zu 30 l/h) wird eine induktive Kontakterkennung in RC-Serie verwendet.

Ausgang 4-20 mA oder 0-10 Volt :
Das Ausgangssignal wird mithilfe eines Hall-Effekt Linearwegsensors erzeugt. Das Ausgangssignal 0-20mA bzw. 0-10V ist zur Höhenstellung des Schwebekörpers proportional. Der Sensor wird über den mitgelieferten M12 x 1 Stecker angeschlossen.
Diese Ausgabe eignet sich hervorragend zur Integration in eine SPS. Das Gerät ist kompakt und bietet eine hohe Reproduzierbarkeit.
