Diese Differenzdruck-Durchflussmesser werden zur Messung und Überwachung von Gas- und Flüssigkeitsströmen eingesetzt.

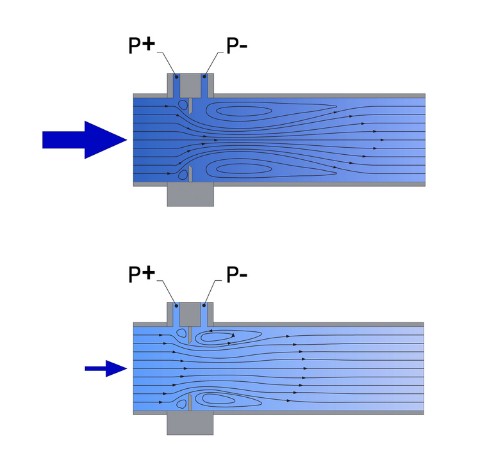

Das Gerät arbeitet nach dem Prinzip des Differenzdrucks, der proportional zum Quadrat des Volumenstroms durch die Rohrleitung ist. Die Durchflussmesser der Baureihe DDM bestehen aus einer Blende mit einer Öffnung, die in eine Armatur mit Flansch oder Verschraubung integriert ist.

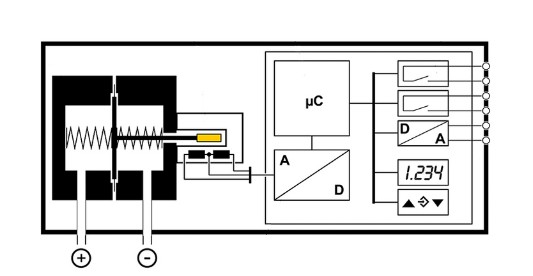

Eine Detektorblende ist in das Gehäuse des EM-Senders integriert. Durch den Differenzdruck wird eine Kraft auf die Membran ausgeübt. Die resultierende Verschiebung wird über einen Kolben auf den induktiven Wegaufnehmer übertragen. Die Elektronik wertet diese Abweichung aus und wandelt sie in eine direkte Anzeige, einen Schaltzustand und ein Ausgangssignal um.

Die Zuverlässigkeit der Messung hängt davon ab, ob am Kontrollpunkt ein konstanter Durchfluss vorhanden ist. Die Beruhigungsstellen müssen aufwärts 6 x DN und abwärts 4 x DN betragen (DN = Nenndurchmesser des Rohrs).

Verschiedene Ausführungen in Stahl, Edelstahl oder Messing sind erhältlich:

• Jedes BAMO Kirchner Instrument wird gemäß den geltenden CE-Vorschriften getestet.
• Die entsprechende Konformitätserklärung ist auf Anfrage erhältlich.
• Die aktuell gültige Fassung ist auf unserer Website verfügbar.
• Unser Kirchner Produktionszentrum ist nach DIN EN ISO 9001
