 STAN-K |
 STAN-K-VA |
Die Kolbendurchflusswächter STAN-K werden zur lageunabhängigen Überwachung von Wasser, Ölen oder anderen Flüssigkeiten eingesetzt.
Die Geräte sind mit einer Blendenplatte ausgestattet, die einen magnetisierten Kolben enthält und sich in einem zylindrischen Messrohr befindet. Der Kolben wird durch das zu messende Fluid bewegt und durch eine kompensierte Feder ausgeglichen, wodurch ein Betrieb in beliebiger Position möglich ist.
Ein bistabiler Reed-Kontakt, der im Stillstand geöffnet ist, ist auf einer außen angebrachten Schiene montiert und schließt beim Durchgang des magnetisierten Kolbens. Der Schaltpunkt des Kontakts kann über die gesamte Messspanne mithilfe der Schiene eingestellt werden.
Der tatsächliche Durchfluss kann den eingestellten Messbereich überschreiten, ohne das Gerät zu beschädigen, wobei allerdings der Druckverlust zunimmt.
Die Geräte dürfen nur mit partikelfreien Flüssigkeiten betrieben und müssen von magnetischen Einflüssen ferngehalten werden.
| Messtofftemperatur | -20 ... +90 °C | |
| Skala | l/min | |
| Genauigkeit | 10 % FS (full scale) | |
| Druckverlust | 0,02 ... 0,4 bar (G1") 0,02 ... 0,3 bar (G½") 0,02 ... 0,2 bar (G¼") |
|

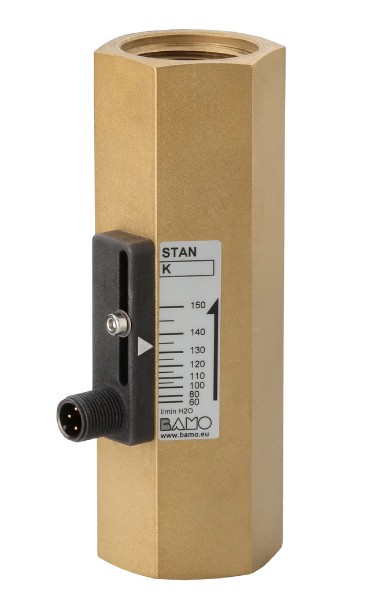

| STAN-K : Ausführung Messing | ||
| Max. Betriebsdruck | 50 bar | |
| Gehäuse | Messing | |
| Anschlüsse | Messing | |
| Kolben | Messing | |
| Feder | Inox 1.4571 (316 ti) | |
| Magnet | Ferrit | |

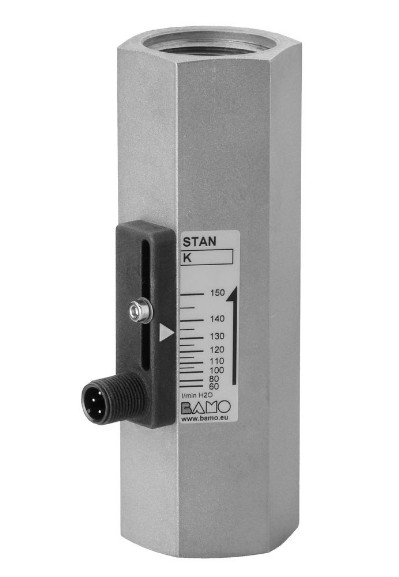

| STAN-K-VA : Ausführung Edelstahl 1.4571: | ||
| Betriebsdruck | Maxi. 50 bar | |
| Gehäuse | Inox 1.4571 (316 Ti) | |
| Anschlüsse | Inox 1.4571 (316 Ti) | |
| Kolben | Inox 1.4571 (316 Ti) | |
| Feder | Inox 1.4571 (316 Ti) | |
| Magnet | Ferrit | |
Andere Ausführungen auf Anfrage
