Differenzdruck-Durchflussschalter werden zur Überwachung der Durchflussmengen von Wasser, Öl und neutralen Flüssigkeiten verwendet. Der
Differenzdruck-Durchflussmesser deckt einen großen Bereich an Durchmessern ab.

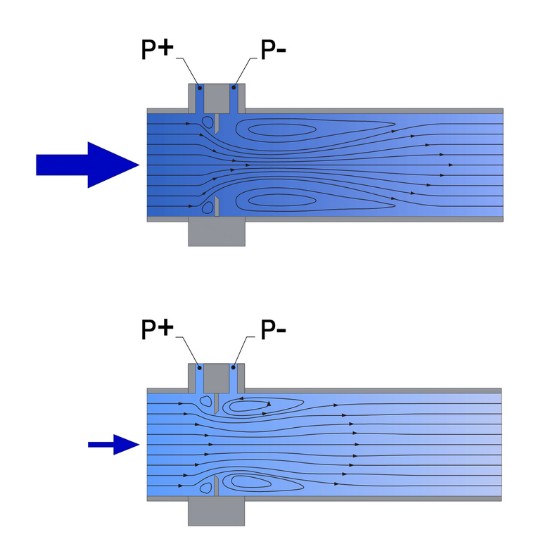

Das Gerät arbeitet nach dem Prinzip des Differenzdrucks, der proportional zum Quadrat des Volumenstroms durch die Rohrleitung ist. Die Durchflussmesser der Baureihe DDM bestehen aus einer Blende mit einer Öffnung, die in eine Armatur mit Flansch oder Verschraubung integriert ist. Ein robuster Blendenmessmechanismus ist in den Durchflussmesser integriert. (DS31) Der Differenzdruck erzeugt einen Druck der Membran auf die Federn, die den Messbereich definieren. Ein an der Membran angebrachter Schaltkolben betätigt einen Kontakt. Der Anwender stellt den Schaltpunkt ein, der sich zwischen 30 und 100 % des Durchflussbereichs befindet.

Die Messgenauigkeit hängt davon ab, ob am Kontrollpunkt ein konstanter Fluss vorhanden ist.
Die Beruhigungsstrecken müssen aufwärts 6x DN und abwärts 4x DN betragen (DN = Nenndurchmesser des Rohrs).

Verschiedene Ausführungen in Stahl, Edelstahl oder Messing sind erhältlich:

• Jedes BAMO Kirchner Instrument wird gemäß den geltenden CE-Vorschriften getestet.
• Die entsprechende Konformitätserklärung ist auf Anfrage erhältlich.
• Die aktuell gültige Fassung ist auf unserer Website verfügbar.
• Unser Kirchner Produktionszentrum ist nach DIN EN ISO 9001
