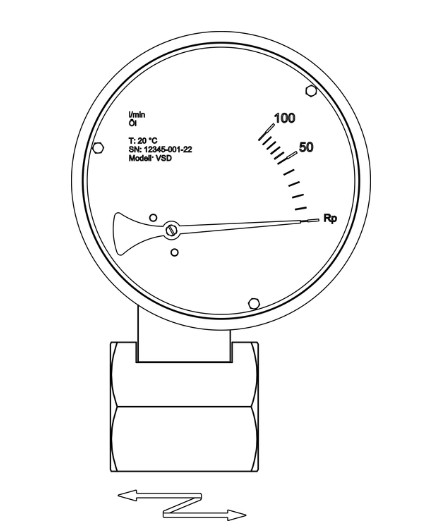

 Durchflussrichtung umkehrbar |
Direkte Messung und Anzeige des aktuellen Durchflusses von Flüssigkeiten wie Wassser oder Öl.
- Heiz- und Kühlkreisläufe, Schmiersysteme, Hydrodynamische Gleitlager, industrielle Prozesse (Papier-, Textilindustrie etc.) Chemie und Pharmazie
In dem Messzylinder ist ein federbelasteter Kolbenteller an einer Stößelstange befestigt. Entsprechend der Durchflussmenge bewegt sich der Kolbenteller nach oben.
Eine abrisssichere Magnetkupplung überträgt die Bewegung auf einen außen liegenden Zeiger.
Baureihen:

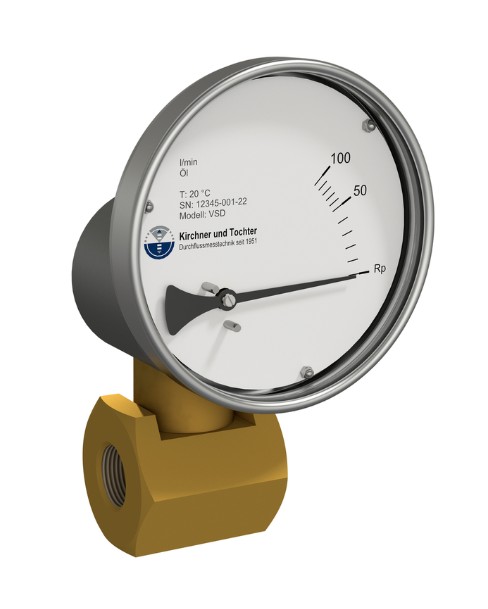

| VSD Gi | Innengewineanschluss G½" bis G2" | |

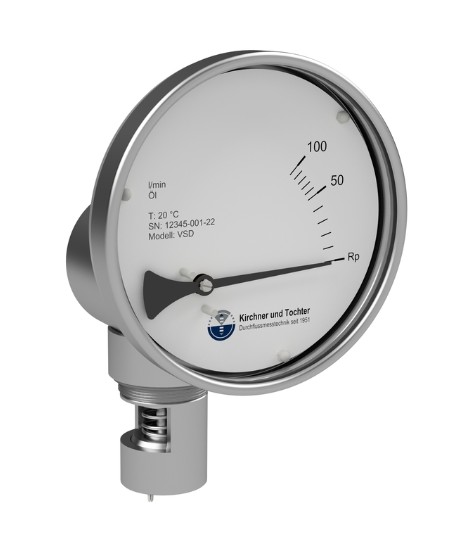

| VSD NG | für Einbau in Ventilblöcke | |
| VSD-RK1 ... | Anzeigeteil mit einem Reedkontakt | |
| VSD-RK2 ... | Anzeigeteil mit zwei Reedkontakten | |
| VSD-IK1 ... | Anzeigeteil mit einem Induktiv-Kontakt | |
| VSD-IK2 ... | Anzeigeteil mit zwei Induktiv-Kontakten | |
| VSD-IKS1 ... | Anzeigeteil mit einem Elektronik-Kontakt | |
| VSD-IKS2 ... | Anzeigeteil mit zwei Elektronik Induktiv-Kontakt |
Grenzwertschalter
VSD Durchflussmessgeräte können mit Grenzwertschaltern zur Fernüberwachung
ausgestattet werden, die über den gesamten Messbereich einstellbar sind.
